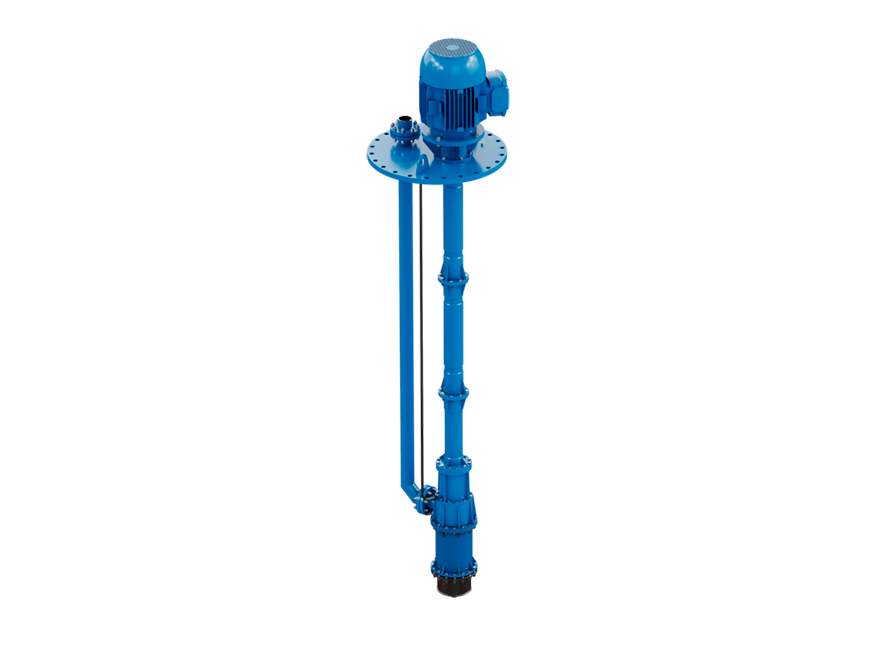

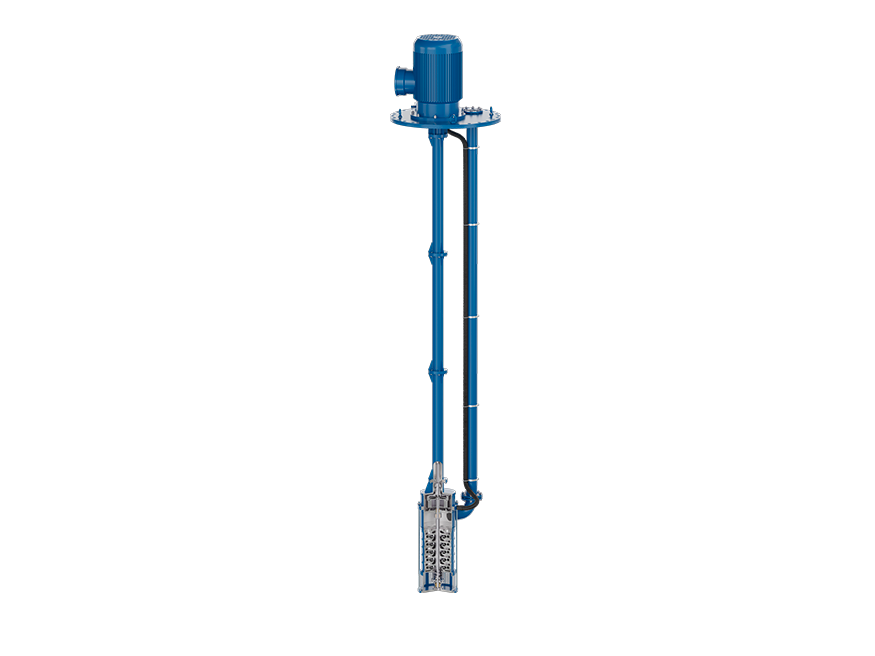

ПОЛУПОГРУЖНЫЕ НАСОСЫ



Конструкция и принцип работы:

Герметичность насоса обеспечена применением в конструкции насоса магнитной муфты, состоящей из ведомой полумуфты 1 (на валу насоса) и ведущей полумуфты 2 (на валу секции 19). Полумуфты разделены тонкостенным герметизирующим стаканом 3 из немагнитного материала. Стакан уплотнен прокладкой.В полумуфтах закреплены постоянные магниты из сплава редкоземельных металлов. Благодаря магнитной связи полумуфт происходит бесконтактная передача крутящего момента от двигателя к валу насоса.Насос состоит из нижнего корпуса 4, через который происходит всасывание, среднего корпуса 5 и верхнего корпуса 6 с напорным патрубком. В среднем корпусе 5 размещены ступени, включающие в себя рабочие колеса 7, верхнюю проточную часть 8, нижнюю проточную часть 9, дистанционные втулки 11,12. Радиальные и осевые нагрузки, действующие на вал 14, воспринимаются узлами верхнего и нижнего подшипника. Ведомая полумуфта 1 крепится на валу гайкой 17.Подшипники смазываются и охлаждаются перекачиваемой насосом жидкостью.Охлаждение герметизирующего стакана 3, нагревающегося вихревыми токами при работе, осуществляется перекачиваемой средой, поступающей из нагнетательной полости.

На верхнем корпусе 6 закреплен корпус 18, в котором размещена ведущая магнитная полумуфта 2. На корпусе 18 крепятся приводные секции 19 и 20.

Крепление насоса на емкости осуществляется через опорную плиту 21. На опорной плите 21 крепится двигатель 15. Крутящий момент от двигателя к ведущей полумуфте передается через приводные секции 19 и 20.

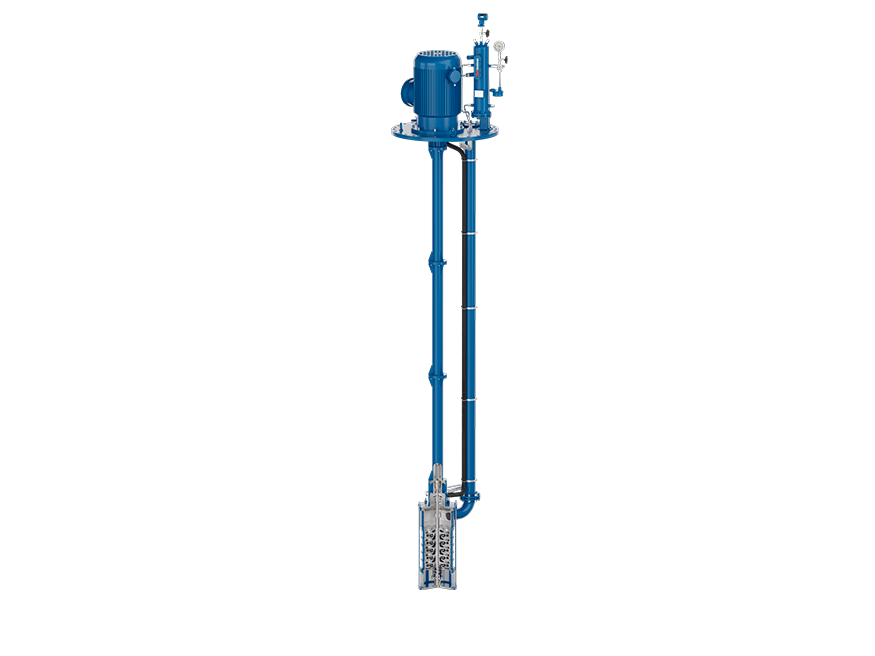

В зависимости от требований нормативных документов корпоративных клиентов (РОСНЕФТЬ, ГАЗПРОМ) предусмотрена замена магнитной герметичной муфты на торцовое уплотнение (двойное) и систему обеспечения в виде бачка (СБТУ) с элементами
обвязки и КИПиА с сохранением эксплуатационных характеристик и присоединительных размеров /габаритов.

Дополнительные опции:
- датчик контроля температуры герметизирующего стакана;
- (датчики и КИПиА в случае варианта с торцовым уплотнением)
- датчик вибрации;
- датчик контроля температуры подшипников качения (устанавливается на приводные секции);
- преобразователь сигнала в 4...20 мА+HART;
- станция управления (АСУТП);
- электродвигатель с дополнительными опциями* (частотный преобразователь, датчик контроля температуры подшипников, антиконденсатный обогрев, защита обмотки типа РТС (с релерегулятором), датчик контроля температуры обмотки статора, защита от
осадков (при наружном исполнении вне помещения)).
* - возможность применения дополнительных опций электродвигателя уточняется при заказе.

Срок службы — 20 лет.

Гарантийный срок: базовый - 12 месяцев с момента ввода в насоса эксплуатацию, но не более 18 месяцев с момента отгрузки Потребителю, опционально – до 36 месяцев с момента отгрузки.

Все агрегаты проходят приемо-сдаточные испытания на сертифицированном испытательном стенде со снятием параметров. Насосы ВНГ-ц-Е передаются Заказчику полностью готовые к эксплуатации в законсервированном виде (срок консервации — 2 года).




Минимальные DN плит для насосов с подачей:

Диапазон подачи	DN
1-2 м3/ч	400 мм
4-12,5 м3/ч	500 мм
12,5-50 м3/ч	600 мм
50-80 м3/ч	800 мм
80 м3/ч	900 мм
